16GB micro SDカード×1付属

5Vコンバーター付 / シガープラグ電源コード / DC12V/24V対応

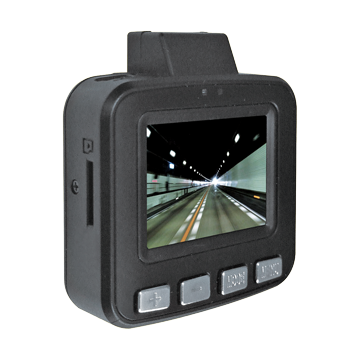

1.5型液晶モニター搭載

コンパクトな1.5型カラー
液晶モニターを搭載。
録画中の画像モニターや、記録した
画像をその場で再生できます。

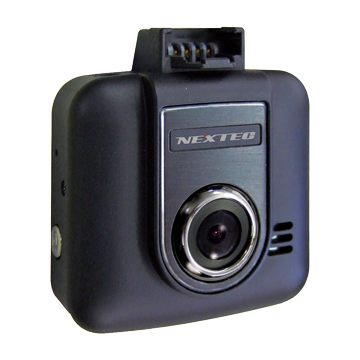

100万画素の高解像度

100万画素の高解像度
CMOSセンサー、そして
水平 約105度 垂直60度(120度対角)
のワイドレンズを搭載。

 約105度ワイドレンズ

水平画角 約105度・
垂直60度(120度対角)レンズを搭載。
周囲の状況・安全確認に優れ、
より広範囲の撮影ができます。

    動体検知機能付*

動くものを検知すると自動的に録画を開始。
検知しなくなると自動停止します。
(通常モード /動体検知モード切替可能
※検知距離は約1~2mになります
※駐車監視モード時のみ動作します)

  Gセンサー機能搭載

G(加速度 )センサーにより設定衝撃
以上を検出した場合、そのポイントの
前後の映像を記録し、データが
上書きされないように保護します。

スーパーキャパシタ搭載

衝撃によりシガー電源が切れた時でも、
内蔵した電源で録画中のファイルを
自動保存します。バックアップ電源は
耐久性に優れたスーパーキャパシタを採用。

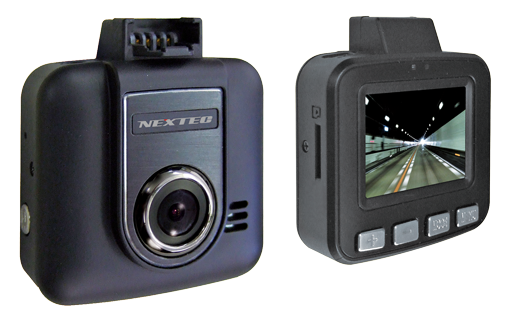

重さわずか42g。凝縮されたクオリティ。




先進のテクノロジーと考え抜かれた機能性は、自然と洗練されたフォルムへと結実します。

1.5インチの液晶画面付・HD 100万画素の高画質映像。 直感的な操作性で、機械が苦手な方でも手軽にお使い頂けます。

GPS機能を取付ステー部分に搭載。
日時合わせを自動的に行ったり、速度も表示できます。
また、専用ビューア画面で詳細な情報を見ることができます。

コンパクトな本体の中に多彩なパフォーマンスを持った『NX-DR102G』。
ドライブの楽しさと安全性がさらに高まります。




記録時間の目安

SDカード
容量
画面サイズ
HD 1280×720 WVGA 848×480 VGA 640×480
4GB 24分 30分 36分
8GB 48分 1時間 1時間12分
16GB 1時間36分 2時間 2時間24分
32GB 3時間12分 4時間 4時間48分

*上記の時間は目安であり、ご使用の環境、
映像の内容等によって大きく変わります。

主な仕様

 本体サイズ  約54(幅)×50(高さ)×23(奥行)mm(突起部除く)
 本体質量  約42g(microSDHCカード含む)
 記録媒体  microSDHC(16GB付属)/ 4~32GB対応(Class10以上)
 映像ファイル形式  動画 AVI(MJPG)
 撮像素子  100万画素 CMOS
 フレームレート  30fps
 記録映像再生方式  AVI(MJPG)再生ソフト
 レンズ画角  水平 約105度 垂直 60度(120度対角)
 最大記録画  水平 約100度 垂直 52度(112度対角)
 記録解像度  1280×720 (HD)
 848×480 (WVGA)
 640×480 (VGA)
 電源電圧  DC5V(カー電源コードで変換)
 バックアップ電源  スーパーキャパシタ方式 / ボタン充電池(時計用)
  消費電流  約230mA(本体DC5V)、約110mA(カー電源コード,DC12V入力時)
 動作温度範囲  0~ +60℃
 Gセンサー  有り(オフ、低、中、高)3段階調整
 GPS  搭載 *取付ステーと一体型
 商品保証期間  1年間(microSDHCカード等消耗品除く)
 記録方式  常時録画、イベント記録 (Gセンサー、手動)
 録画ファイル構成  3分、5分
 映像ファイル形  動画 AVI(MJPG)
 言語  日本語 /英語
 画面サイズ  1.5インチ液晶モニター
 付属品  取付けステー×1、カー電源コード×1、USB接続ケーブル×1 、microSDHCカード(16GB)×1、ステー固定用両面テープx1枚、取扱説明書 ×1
 音声  ON/OFF可能
                                *商品の仕様は改良等の為、予告なく変更することがあります。

弊社オプション品をご使用する上でのご注意:本機は、本体側の電源電圧が12/24Vではなく5Vですので、DC-3B, AC-2等の電源ケーブルは使用できません。

フロントガラス取付時の注意


*ご注意:ワイパー可動範囲内に取付することをおすすめします。

使用上のご注意

※記録用 SD/SDHCカードご使用上の注意

SD/SDHCカードの種類によっては性能を発揮できない場合がありますので、あらかじめテスト撮影を行ってください。

※車両事故に遭われた場合

記録を停止しない限り、撮影を続けるため事故時の映像が上書きされてしまう場合があります。できるだけ早く撮影を停止し、本機からSD/SDHCカードを取り出して保管してください。

※パソコンで映像の再生をする場合の動作環境

・Windows Vista/7/8及び10がインストールされたパソコン。
・AVI(MJPG)形式に対応した再生ソフト (再生ソフトに関するお問い合わせはお受けできません)。
・USB2.0インターフェースもしくは SD/SDHCカードリーダーを備えていること。
・それぞれのOSの推奨環境以上で動画再生でも十分な能力を持っていること。

※ 動体検知機能は駐車監視モード時しか動作しません。
※まれに電子機器等に干渉を与える可能性があります。
●その他、より詳しい情報はこちらから取扱説明書をご覧下さい。

GPS機能を反映した動画をパソコンで見るためのビューアがございます。ぜひご利用下さい(無料)。


GPS機能を取付ステー部分に搭載。
GPS機能を取付ステー部分に搭載。
専用ビューアソフトをダウンロードすることで、記録した映像をGoogle Mapと連動させて表示することができます。

その他、走行スピード表示、Gセンサーグラフを表示できます。

※Windows Vista/7/8/10対応
※本体、外部モニターでの再生もできます。

専用ビューアをダウンロードする
専用ビューアソフト
画像をクリックすると拡大します。

*地図ブラウザをアップデートしました(2023/4/6)。
*WebView2 ランタイムがインストールされていないと正常に地図が表示されません。 インストールされていない(地図が表示されない)場合、こちら(Microsoft社のHPへ移動します)よりダウンロードし、インストールを行なってください。
*ダウンロードする際は「エバーグリーン ブートストラップ」版を選択してください。
*Microsoft Edgeブラウザをご使用の場合、ダウンロードできないことがあります。こちらをご利用下さい(要解凍ソフト)。



NX-DR102G ファームウエアアップデートのお願い

NX-DR102Gをお買い求めのお客様へ:大変お手数ではございますがファームウェアアップデートをお願いいたします。

NX-DR102Gアップデートのお願い

該当機種:  NX-DR102G
上記機種におきまして、大変お手数ではございますがファームウェアアップデートをお願いいたします。

【アップデートによる主な修正変更点】2018/8/2

・車両配線状態等により稀に起動しない場合を回避するために起動時間を変更

例) 旧バージョン:起動までの時間約2秒
   本バージョン:起動までの時間約5秒

◆アップデート後の注意事項
再起動後、記録が開始されるまで電源をOFF(車両ACCをOFF)しないでください。


NX-DR102G ファームウエアアップデート手順

◆進行手順

1. 現在のファームウエア(以下、F/Wと記載)バージョンを確認する。

2. 最新版のF/Wを弊社ホームページからダウンロードする。

3. アップデートの準備をする。

4. NX-DR102G本体(以下、"本体"と記載)のF/Wをアップデートする。


◆現在のF/Wバージョン確認

1. 車のACCをONし本体の電源をONします。

2. 録画が停止していることを確認します。
・録画中の場合は"録画/停止"ボタンを押して停止してください。

3. 設定メニュを表示させます。
・"MENU"ボタンを2回押します。

4. F/Wバージョンを確認します。
・"-"ボタンを押してカーソルを"ファームウェア"に合わせます。(図1.参照)
・"記録/停止"ボタンを押して確認します。(図2.参照)

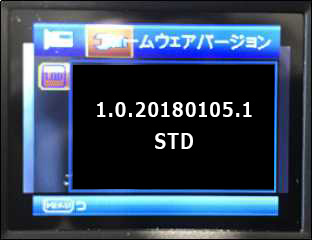

図2に表示されたバージョン情報に関して
・ファームウェアバージョン表示の1.0.XXXXXXXX.N STD中のXXXXXXXXが年月日を示しています。
・2018年1月5日版を表しています。

 図1  図2

5. アップデートの有無の確認
・ バージョン情報の年月日が弊社ホームページに掲載されたバージョンより古い場合はアップデートが必要です。
 下記、アップデートの準備に進んでください。
 同一の場合はアップデートの必要はありません。
 引き続き、そのままお使いください。


◆ 最新版のF/Wを弊社ホームページからダウンロードする。

1. ご使用のパソコンにて下記URLにアクセスしF/Wをダウンロードしてください。

https://www.frc-net.co.jp/firmwaredl.html


◆ アップデートの準備

1. MicroSDHCカードを準備します。
・ 録画に使用していたカードを使用する場合はSDカード内のファイルを全て削除してください。
2. 弊社ホームページからダウンロードしたF/Wファイル"FW96220A.bin"をMicroSDHCカードにコピーします。

◆F/Wアップデート手順

1. 車のACCをOFFにします。

2. 本体にF/WがコピーされたMicroSDHCカードを挿入します。

3. 車のACCをONします。

4. 本体に電源が供給され、橙LEDが点滅しアップデートが開始されます。

5.アップデートが完了(電源LEDが点滅から点灯に切換る)すると本体が起動します.

6.約8秒後に橙LEDが点灯から点滅に変わり記録が正常に開始されることを確認します。

7.アップデートに使用したMicroSDカードをフォーマットするか抜いてください.
*アップデートに使用したSDカードを抜かずにACCをONすると再度アップデートが開始されますので注意してください.

8.車のACCを再度ONします.

9.本体のF/Wバージョンを確認し"1.0.20180627.1 STD"になっていれば、アップデートが正常に完了されたことになります.(図3.参照)

 図3
10. アップデートに使用したSDカード内のファイルを削除します。
・ パソコンにて削除してください。

アップデート時の全般的な注意
※microSDHCカードに必要な記録データがある場合は、パソコン等に保存して下さい。
※アップデート中はmicroSDHCカードを絶対に抜かないで下さい。
※再起動後、記録が開始されるまで電源をOFF(車両ACCをOFF)しないでください。



走行映像をご覧ください。

映像フレームの右下にある歯車マークの「設定」をクリックし、画質を最高の1080p(またはそれ以上)に上げてご覧ください。

DAY + NIGHT




オプション

純正オプション品と組み合わせれば、さらに便利になります。

ドライブレコーダーを駐車時の防犯カメラとして使用できます。NX-DR102Gでの連続使用時間の目安:約27時間


モバイルパワーボックス:NX-BP05
メーカー希望小売予定価格
4,600円(+税別)
JANコード・レッド:4515287009647/ブラック:4515287009623/ブルー:4515287009630



車両のシガーソケットから電源を供給できない場合に、直接車両の配線から電源を供給できます。


5V用 直結配線ケーブル DC-4B5VS
メーカー希望小売予定価格
1,500円(+税別)
JANコード : 4515287011633




取付ステー用の両面テープです。スペアとしてもご用意下さい。

両面テープ

メーカー希望小売価格
300円(+税別)
JANコード : 4515287020703

※予告なく仕様や価格が変更になる場合がございます。予めご了承ください。
