高画質液晶カラーモニター|LED赤外線搭載モニターカメラ(防水・防塵)|DC12V/24V対応

  高画質:31万画素

SONY製CCDイメージセンサー搭載。
640×480ピクセルの高画素映像・
水平画角90°のワイドカメラです。

   IP67 防水・防塵性能

目立たず小型だけど堅牢なボディ。
IP67クラスの防水・防塵性能で
毎日の風雨に耐え、運行を見守ります。

    赤外線LED搭載

夜間の仕事も怖くない。
暗所の撮影も可能な赤外線LEDを搭載。

    TVやドラレコも

バックカメラだけでなく、
ドライブレコーダーやTVチューナーと
接続して映像を楽しめます。

   バックカメラ連動対応

ドライブレコーダーや
TVチューナーと接続していても、
バックギヤに入れると
バックカメラ映像に切り替わります。

  ステレオスピーカー内蔵

単体でも音の広がりを感じられる
ステレオスピーカーを内蔵。

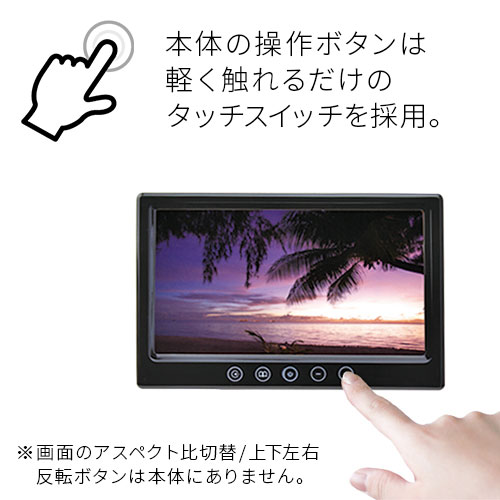

本体の操作にはタッチボタンを
採用し、直観的な操作が可能に。
LEDバックライトを内蔵。

選べる4つのタイプ

RVシリーズは液晶モニター、リモコン、ミラーアーム取付アダプター、赤外線LED搭載バックカメラがセットになった製品で、荷台がBOXタイプのトラックに取り付けする標準システムです。オプションのサイドカメラを増設することにより、バックカメラだけではカバーできない左巻き込み等の死角もフォローできます。

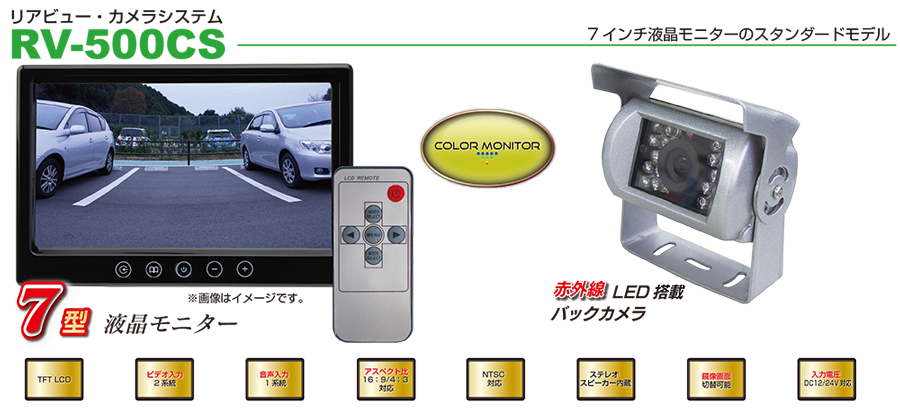

RV-500CS


■ミラーアーム取付アダプター付属 ※

■モニターは7V型液晶カラーモニター採用

■カメラは防水・防塵・堅牢ボディー

■31万画素CCDイメージセンサー採用

■夜間の撮影も可能な赤外線LED搭載

■リバース連動対応



■リバース連動対応


映像入力2に接続した場合は、シフトレバーをリバースにするとバックカメラ映像に切り替えることができます。
※対応ミラーアームの球体径は14.5~16mm

■タッチボタン


JANコード:4515287010261

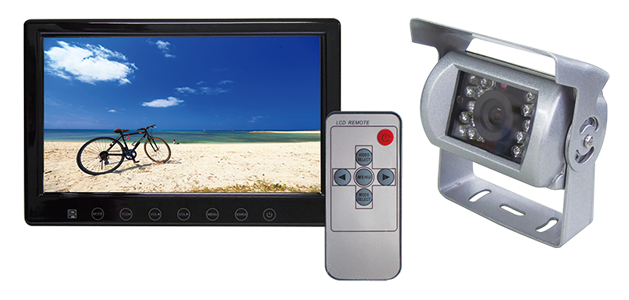

RV-507CS


■ミラーアーム取付アダプター付属 ※

■モニターは7V型液晶カラーモニター採用

■カメラは防水・防塵・堅牢ボディー

■31万画素CCDイメージセンサー採用

■夜間の撮影も可能な赤外線LED搭載

■リバース連動対応



■リバース連動対応


映像入力2に接続した場合は、シフトレバーをリバースにするとバックカメラ映像に切り替えることができます。
※対応ミラーアームの球体径は10~25mm

■タッチボタン


JANコード:4515287020253

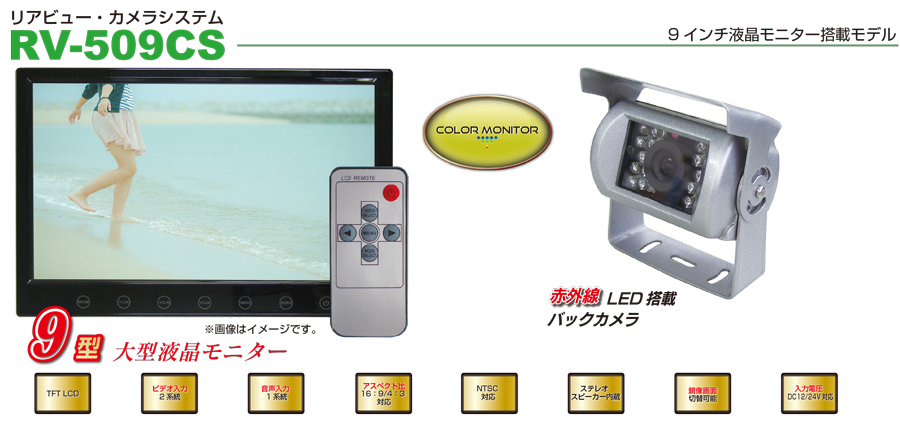

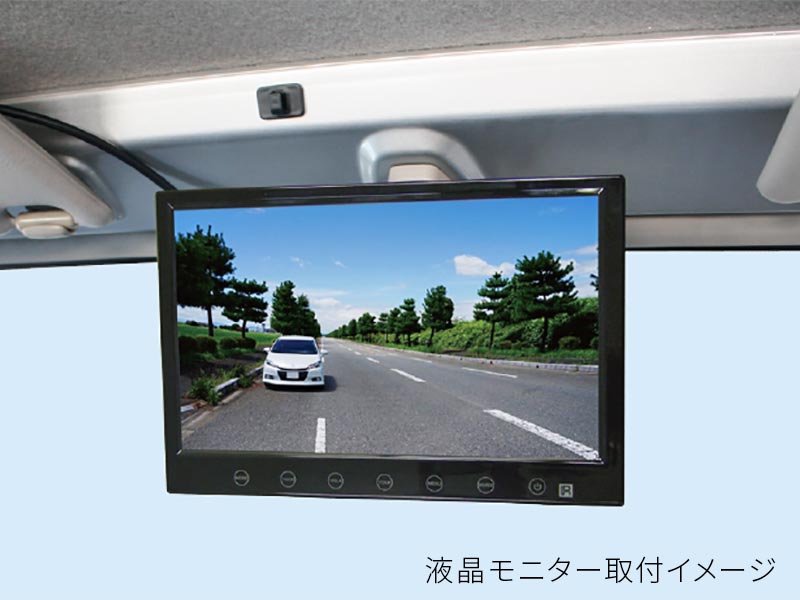

RV-509CS


■ミラーアーム取付アダプター付属 ※

■モニターは9V型液晶カラーモニター採用

■カメラは防水・防塵・堅牢ボディー

■31万画素CCDイメージセンサー採用

■夜間の撮影も可能な赤外線LED搭載

■リバース連動対応



■リバース連動対応


映像入力2に接続した場合は、シフトレバーをリバースにするとバックカメラ映像に切り替えることができます。
※対応ミラーアームの球体径は10~25mm

■タッチボタン


JANコード:4515287020260

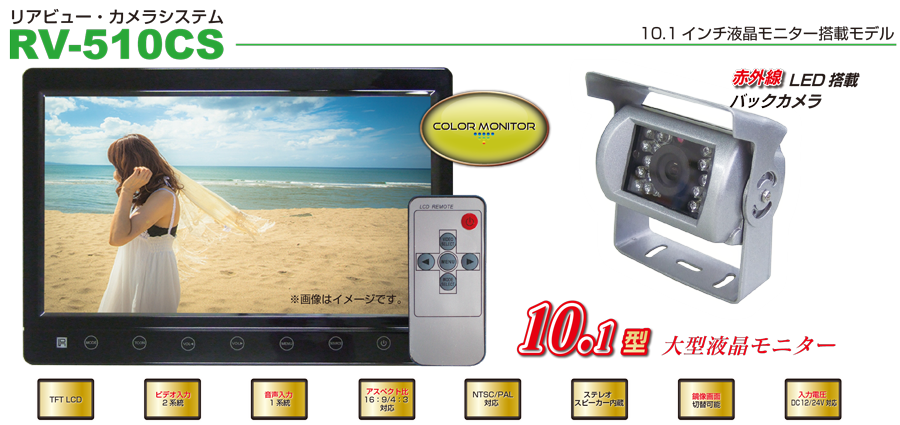

RV-510CS


■ミラーアーム取付アダプター付属 ※

■モニターは10.1V型液晶カラーモニター採用

■カメラは防水・防塵・堅牢ボディー

■31万画素CCDイメージセンサー採用

■夜間の撮影も可能な赤外線LED搭載

■リバース連動対応

■HD Port搭載機器が接続できるHD入力端子付



■リバース連動対応


映像入力2に接続した場合は、シフトレバーをリバースにするとバックカメラ映像に切り替えることができます。
※対応ミラーアームの球体径は10~25mm

■タッチボタン


JANコード:4515287020277




より安全に、よりスピーディーに。

物流輸送の確かなパートナー











仕様

配線図

配線図 画像をクリックすると拡大します。



カメラの取り付け例

カメラの取り付け例
画像をクリックすると拡大します。




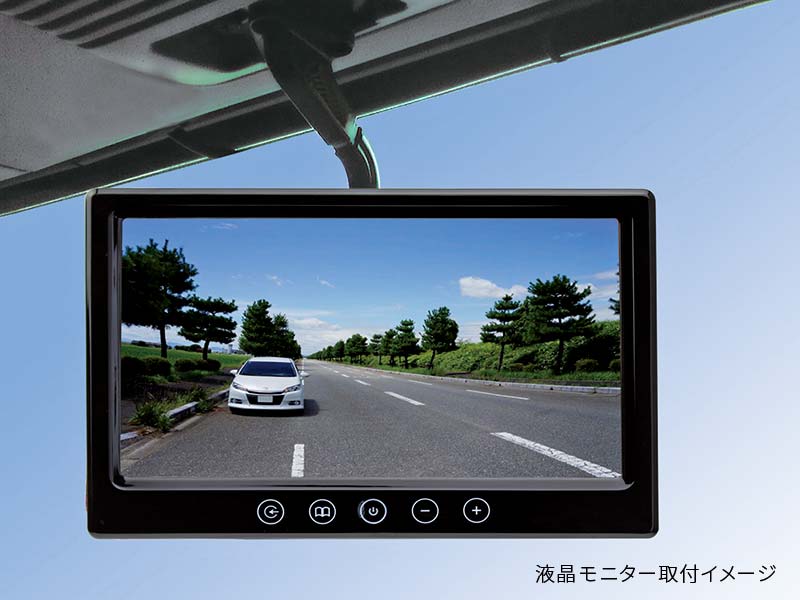

■ディスプレイユニットの取付例

純正ルームミラーを外す STEP1:純正ルームミラーを外す* →
ミラーアーム取付アダプター をミラーアームの球体部に 取り付ける STEP2:ミラーアーム取付アダプターをミラーアームの球体部に取り付ける →
ディスプレイユニットをアダプターに 取り付ける
STEP3:ディスプレイユニットをアダプターに 取り付ける

*ご注意:純正ルームミラーのミラーを外して、出てくる球体が直径10~25mmまで取付対応しています。 ※但し、RV-500CSは14.5~16mmまで対応。


セット内容

・カメラユニット×1
・ディスプレイユニット×1
・電源ケーブルユニット×1
・カメラ用電源・ケーブルユニット×1
・リモコン×1
・ミラーアーム取付アダプター×1
・角度調節固定ねじ x4本
・取扱説明書(兼 保証書)×1

取付等に関して、くわしくは取扱説明書をご覧下さい。
RV-500CS / RV-507CS
RV-509CS / RV-510CS

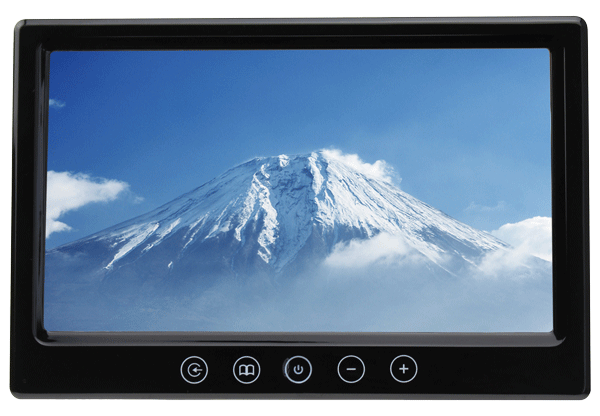

モニター [ RV-500CS ]

モニター
画像をクリックすると拡大します。

モニター
[ 507CS / 509CS / 510CS ]

モニター
画像をクリックすると拡大します。

バックカメラ

バックカメラ
[ コード長:約0.5m ]
画像をクリックすると拡大します。

付属品 [ RV-500CS ]

画像をクリックすると拡大します。


リモコン

リモコン

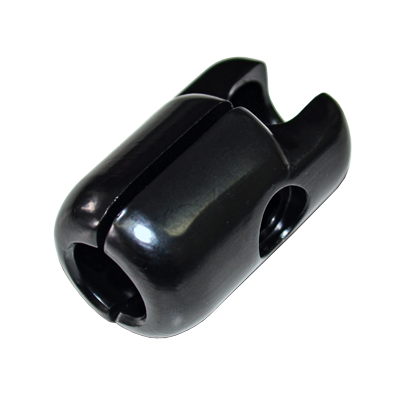

ミラーアーム取付アダプター{ADタイプ}

ミラーアーム取付アダプター [ADタイプ]



カメラ用電源・ケーブルユニット

カメラ用電源・ケーブルユニット

コード長:約20m

電源ケーブルユニット

電源ケーブルユニット

コード長:約 2m

その他、角度調節固定ねじ x4本 / 取扱説明書(保証書付)が同梱されます。※カメラのプラケットを固定するねじは同梱されません。


付属品 [ RV-507CS / RV-509CS / RV-510CS ]

画像をクリックすると拡大します。


リモコン

リモコン



ミラーアーム取付アダプター{MADタイプ}

ミラーアーム取付アダプター [MADタイプ]



カメラ用電源・ケーブルユニット

カメラ用電源・ケーブルユニット

コード長:約20m

電源ケーブルユニット

電源ケーブルユニット

コード長:約 2m

その他、角度調節固定ねじ x4本 / 取扱説明書(保証書付)が同梱されます。※カメラのプラケットを固定するねじは同梱されません。




主な仕様 [ ディスプレイユニット / バックカメラ部 ]



ディスプレイユニット
[ RV-500CS ]

 使用電源  DC12V / 24V マイナスアース
 消費電力  約4.5W(無信号時)-約13W(最大)
 使用温度範囲  0℃ ~ +45℃
 保存温度範囲  -10℃ ~ +60℃
 画面サイズ  幅154.1mm × 高さ86.6mm / 対角176.8mm (7V型)
 解像度  水平 800 × 垂直 480 有効画素率 99.9 %以上
 映像方式  NTSC方式
 接続端子  ACC電源
 GND
 バックランプ線/ライティングスイッチ線
 AV1入力端子
 映像 1.2Vp-p(75Ω)/RCAピン
 音声 1.2Vp-p(1kΩ)/RCAピン(ステレオ)
 AV2入力端子
 映像 1.2Vp-p(75Ω)/RCAピン
 (バックランプ接続時で自動切り替え)
 外形寸法  幅179mm × 高さ119mm × 奥行き22mm (突起部を除く)
 質量  約 280 g

ディスプレイユニット
[ RV-507CS ]

 使用電源  DC12V / 24V マイナスアース
 消費電力  約4W(無信号時)-約9.6W(最大)
 使用温度範囲  0℃ ~ +45℃
 保存温度範囲  -10℃ ~ +60℃
 画面サイズ  幅156mm × 高さ88mm / 対角179mm (7V型)
 解像度  水平 800 × 垂直 480 有効画素率 99.9 %以上
 映像方式  NTSC方式
 接続端子  ACC電源
 GND
 バックランプ線/ライティングスイッチ線
 AV1入力端子
 映像 1.2Vp-p(75Ω)/RCAピン
 音声 1.2Vp-p(1kΩ)/RCAピン(ステレオ)
 AV2入力端子
 映像 1.2Vp-p(75Ω)/RCAピン
 (バックランプ接続時で自動切り替え)
 外形寸法  幅178mm × 高さ118mm × 奥行き23mm (突起部を除く)
 質量  約 282 g

ディスプレイユニット
[ RV-509CS ]

 使用電源  DC12V / 24V マイナスアース
 消費電力  約4W(無信号時)-約11W(最大)
 使用温度範囲  0℃ ~ +45℃
 保存温度範囲  -10℃ ~ +60℃
 画面サイズ  幅198mm × 高さ112mm / 対角227.5mm (9V型)
 解像度  水平 800 × 垂直 480 有効画素率 99.9 %以上
 映像方式  NTSC方式
 接続端子  ACC電源
 GND
 バックランプ線/ライティングスイッチ線
 AV1入力端子
 映像 1.2Vp-p(75Ω)/RCAピン
 音声 1.2Vp-p(1kΩ)/RCAピン(ステレオ)
 AV2入力端子
 映像 1.2Vp-p(75Ω)/RCAピン
 (バックランプ接続時で自動切り替え)
 外形寸法  幅220mm × 高さ143mm × 奥行き25mm (突起部を除く)
 質量  約 400 g


ディスプレイユニット
[ RV-510CS ]

 使用電源  DC12V / 24V マイナスアース
 消費電力  約4.1W(無信号時)-約10W(最大)
 使用温度範囲  0℃ ~ +45℃
 保存温度範囲  -10℃ ~ +60℃
 画面サイズ  幅223mm × 高さ125mm / 対角255.6mm (10.1V型)
 解像度  水平 1240 × 垂直 600 有効画素率 99.9 %以上
 映像方式  NTSC / PAL (自動識別)
 接続端子  ACC電源
 GND
 バックランプ線/ライティングスイッチ線
 ・AV1入力端子
 映像 1.2Vp-p(75Ω)/RCAピン
 音声 1.2Vp-p(1kΩ)/RCAピン(ステレオ)  ・HD入力端子
 AV2入力端子
 映像 1.2Vp-p(75Ω)/RCAピン
 (バックランプ接続時で自動切り替え)
 外形寸法  幅250mm × 高さ175mm × 奥行き27mm (突起部を除く)
 質量  約 522 g

バックカメラ部
[ 共通 ]

 電源電圧  DC12/24V マイナスアース
 消費電力  240mA (DC24V / LED点灯時)
 画角  水平 約90° / 垂直 約45°
 撮影素子  1/3インチ カラーCCDイメージセンサー
 S/N  48dB以上
 有効画素数  640 (水平) × 480 (垂直) 約31万画素
 映像出力  NTSC(RCAピン) 1Vpp(75Ω)
 映像方向  鏡像 (後方確認専用)
 防水構造  IP67
 動作温度範囲  -10℃ ~ +50℃
 保存温度  -10℃ ~ +50℃
 外観寸法  約76mm × 約77mm × 約78mm (ステー部除く)
 質量  約 300g (本体のみ)



    快適にお使いいただくために



液晶パネルについて

● 液晶パネル面を上にしてダッシュボードの上に放置しないでください。
 (保存温度範囲:-10℃~+60℃)
高温または低温になると液晶パネルが化学変化を起こし、故障の原因となります。

● 液晶パネル面は特殊加工されていますので、パネル面をさわらないようにしてください。
清掃の際パネル面を押したりしないでください。

● 低温になりますと、映像が暗くなったり、出るのが遅くなります。
また、映像の動きに違和感が出たり画質が劣化したりすることがありますが故障ではありません。
(使用温度範囲: 0 ℃~+ 45 ℃)

● 電源「切」時、残像が数秒残る場合がありますが、故障ではありません。

ディスプレイユニットの設置について

● ディスプレイユニットは、カーナビゲーションのGPSアンテナやラジオのアンテナからできるだけ離して設置してください。

配線ユニットの設置について

● 走行中の振動や急ブレーキで移動しないよう、貼り付けテープ(市販品)等で固定して下さい。

● 次のところには、取り付けないでください。
・水のかかるところ。
・足で踏まれるところ。
・ヒーターのダクトなど温風の近く。
・カーペットの下など熱がこもるところ。

使用上のご注意

■本製品の取付・配線には専門技術と経験が必要です。安全のため、お買い上げの販売店にご依頼ください。

■カメラの出力映像はバックミラーやサイドミラー同様の鏡像出力のほか、通常(正像)のカメラ出力も可能です。取り付け方により見方は異なりますので、必ず確認して下さい。

■モニター画面だけを見ながら運転することは絶対にしないでください。本製品は障害物などの確認のための補助映像です。映像は範囲には限界があります。必ず目視による安全確認をしながら後退してください。

■洗車機や高圧洗浄機など、高圧力の水で洗車しないでください。カメラ内に水が入り、レンズが曇ったり、カメラが脱落する恐れがあります。

オプション

他のF.R.C.製品と組み合わせてRV-シリーズをより便利に。
画像をクリックすると拡大します。


サブカメラを増設することでさらに安全性が向上します。
後方カメラだけではカバーできない死角も、この超小型カメラならほとんどの場所に設置でき、フォローが可能になります。

サブカメラ:SV-B101
SV-RT1

サイドカメラ(SV-B101)と併用して使用することにより、ウインカーと連動して、バックカメラからサイドカメラの映像に切り替えること ができます。


モニター切替ユニット:SV-RT1
RV-500ST

モニターをダッシュボードに取付したい場合に使用します。


ダッシュボード用取付ステー:RV-500ST

その他にも弊社の様々なドライブレコーダーバックカメラと合わせてご使用になれます。

大好評発売中! [ご購入は全日本トラック協会からお申込み下さい]
