F.R.C.


　アンプリファイヤー

手軽に導入できる車載拡声器


アンプ / トランペットスピーカー / ダイナミックマイクのフルセット


車での移動販売や広報活動に！

誰でも手軽に、ストリートでアピールできます。[ 12V車専用 ]

FRCオンラインショップで購入

 取付けが簡単

必要なものがすべて収まった、オールインワンな車載用拡声器。

大音量MAX20W

音声到達距離に余裕のあるMAX：20Wの大音量。

  かんたん操作

どなたでも手軽に扱えるシンプルな操作性。

 入力端子付

CD・テープレコーダーなどの音楽や音声も再生可能です。

スピーカー増設可

トランペットスピーカーを4台まで増設可能です。[購入する]

 車外使用も可能

別売のACアダプターを使用すれば、工場や事務所等でも使用可能に。[購入する]

屋外でのPR活動等に最適です。

●アンプ / トランペットスピーカー / ダイナミックマイクの車載用拡声器フルセットです。

●大声を出さずとも多くのお客様へご案内をすることが可能です。

●入力端子付ですので、CD・テープレコーダーなどの音源も再生可能です。

●別売のACアダプターを使用すれば工場や事務所などでもお使い頂けます。[購入する]

●また、トランペットスピーカーを4台まで増設可能です。[購入する]

●かんたん取り付け・わかりやすい操作感。

キッチンカー

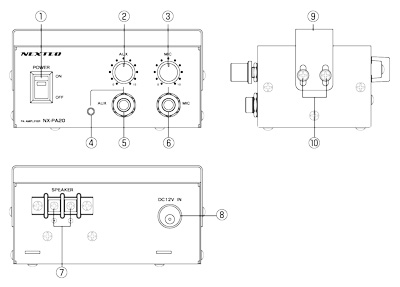

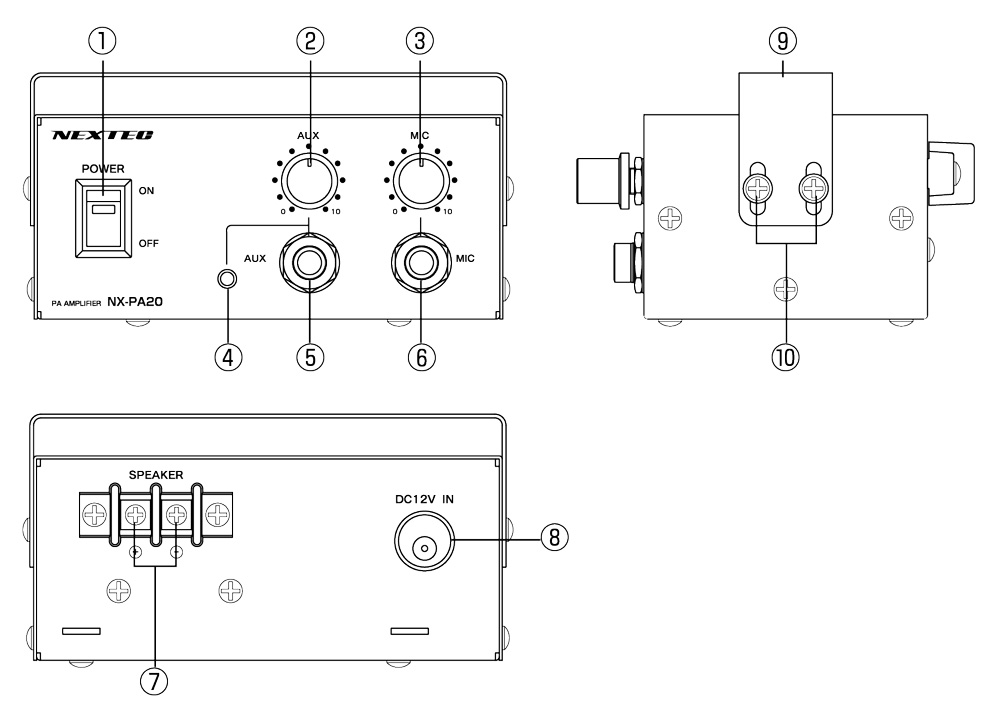

各部の名称とはたらき


各部の名称とはたらき
画像をクリックすると拡大します。

① 電源スイッチ：ON にするとランプが点灯し、電源が入ります。
② AUX ボリューム：AUX ライン入力 / ヘッドフォン入力からのライン入力のレベル調節。
③ マイクボリューム：マイクの音量調節をします。
④ AUX ヘッドフォン入力端子 ( Φ 3.5)：外部入力端子。ラジカセ、CD等の外部音源を接続することができます。
⑤ AUX ライン入力端子 (Φ 6.3)：外部入力端子。ラジカセ、CD等の外部音源を接続することができます。
*ご注意：マイクは接続できません。
⑥ マイク入力端子：付属のマイクを接続します。
⑦ スピーカー接続端子：付属の接続コードでトランペットスピーカーに接続します。
⑧ DC12V 入力端子：付属の DC12V 電源コードのプラグを接続します。
⑨ 本体取り付け金具：本体を運転の支障のない場所へ取付します。
⑩ 本体取り付けねじ 3 × 8 タッピングねじ (4本)： 本体取り付け金具と本体を固定します。

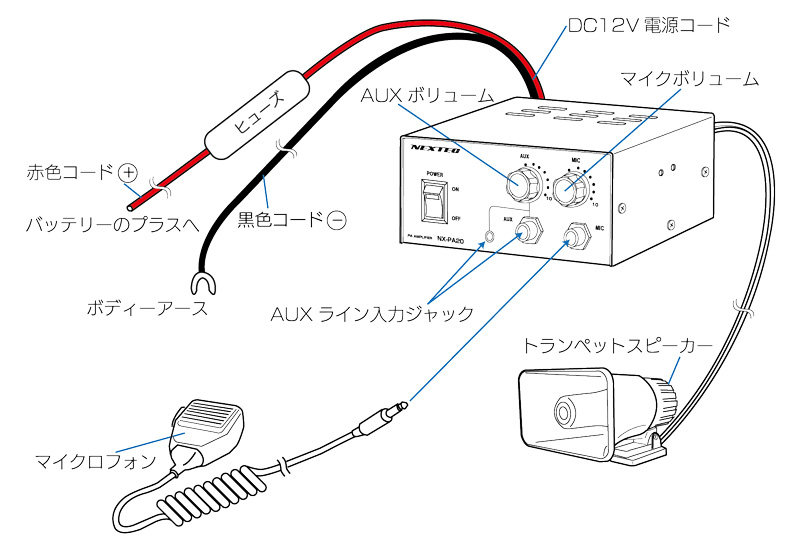

配線と接続


配線と接続
画像をクリックすると拡大します。

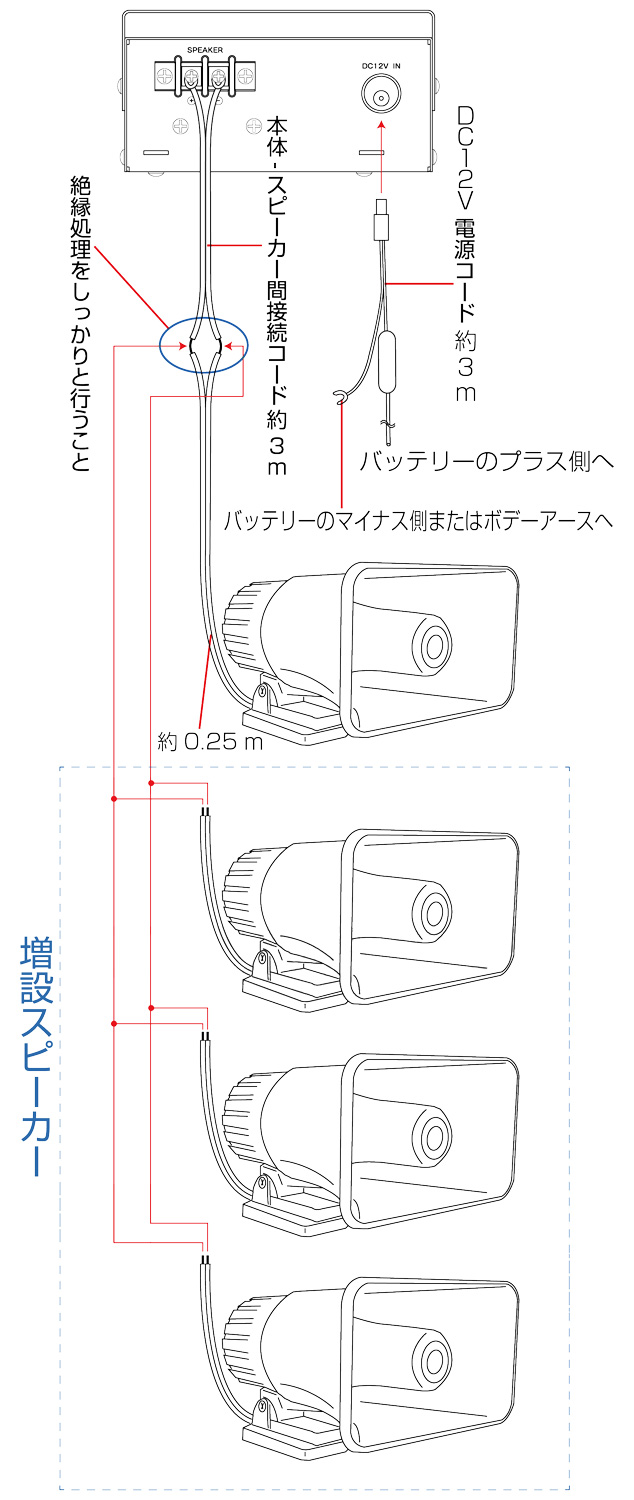

配線方法

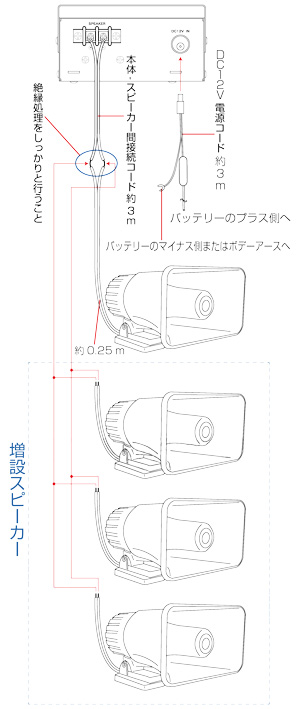

■トランペットスピーカーの配線

1. 本体 - スピーカー間接続コードをスピーカーから出ているコードと結線して、ショートしないようにビニールテープ等で絶縁してください。

※スピーカーコードはプラス、マイナスの極性はありません。但し、スピーカーを増設する場合は極性を合わせてください。

2. 反対側を本体裏面のスピーカー接続端子にねじ止めしてください。

※スピーカーを増設する場合は、各スピーカーを並列に接続してください。8Ωスピーカーの場合、４個まで接続できます。

[購入する]

　


スピーカーの配線
画像をクリックすると拡大します。

仕様

*商品の仕様は改良等の為、予告なく変更することがあります。

 主な仕様

 電源  DC12~13.8V
 出力  定格15W、最大20W
 周波数特性  100Hz~10kHz
 入力感度  マイク:5mV
 AUX:3.5φ・・・30mV　100Ω
 AUX:6.5φ・・・250mV　20kΩ
 付属スピーカー
 インピーダンス		  8Ω
 接続可能スピーカー
 インピーダンス		  2~8Ω
 消費電力  3.5A(MAX)
 サイズ  本体 約 125(W)×55(H)×75mm(D)(突起物含まず)
 スピーカー 約 200(W)×118(H)×230mm(D)(ステー部含まず)
 質量  本体 約 430g
 スピーカー 約 1kg

使用上のご注意

◆本製品は、12V 車専用です。他の車両には使用しないでください。

◆音の大きさは車両保安基準の定める通り、前方 2mの位置で 115dB以下にて使用することを厳守してください。 また他人に迷惑のかかるような使用はお控えください。

◆電源のプラス、マイナスは絶対に間違えないでください。 万一、間違えますと電源コードのヒューズが切れる、または内部部品が破損し修理が必要となることがありますので、ご注意ください。

◆電源を長時間入れた状態にすることは、お控えください。

製品のより詳しい情報はこちらの取扱説明書 をご覧下さい。

付属品

●本体・・・・・・・・・・・・・・・・・・・・・1台
●トランペットスピーカー・・・・・・・・・・・・1台
●マイクロフォン (カールコード)・・・・・・・・・1個
● DC12V 電源コード
　（5A ヒューズ付、ケーブル長：約3ｍ・・・・・1本
●本体 - スピーカー間接続コード
　(ケーブル長：約3ｍ)・・・・・・・・・・・・・1本
●AUX 接続プラグコード
　(ケーブル長：約1ｍ)・・・・・・・・・・・・・1本
●本体取り付け金具・・・・・・・・・・・・・・・1個
●マイクロフォン用引っ掛け金具一式・・・・・・・1個
●本体取り付けねじ (3 × 8 タッピングねじ)・・ ・・4本
　　　　　　　　　(3 × 16 タッピングねじ)・・・・4本
　　　　　　　　　(スプリングワッシャー)・・・・4個
　　　　　　　　　(平ワッシャー)・・・・・・・・４個
●スピーカー取り付けねじ (M4 × 20) ・・・・・・・4本
　　　　　　　　　　ナット(M4)・・・・・・・4個

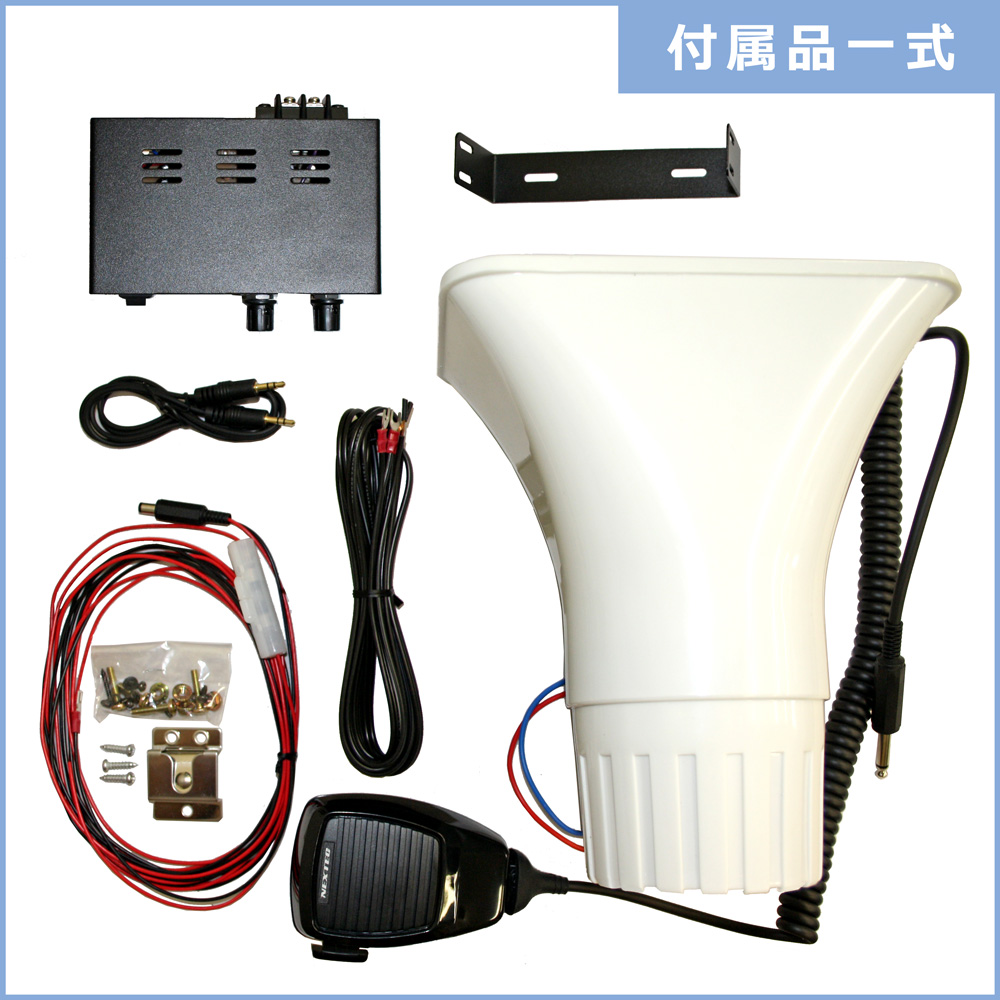

付属品一式
付属品
画像をクリックすると拡大します。

 各部の寸法

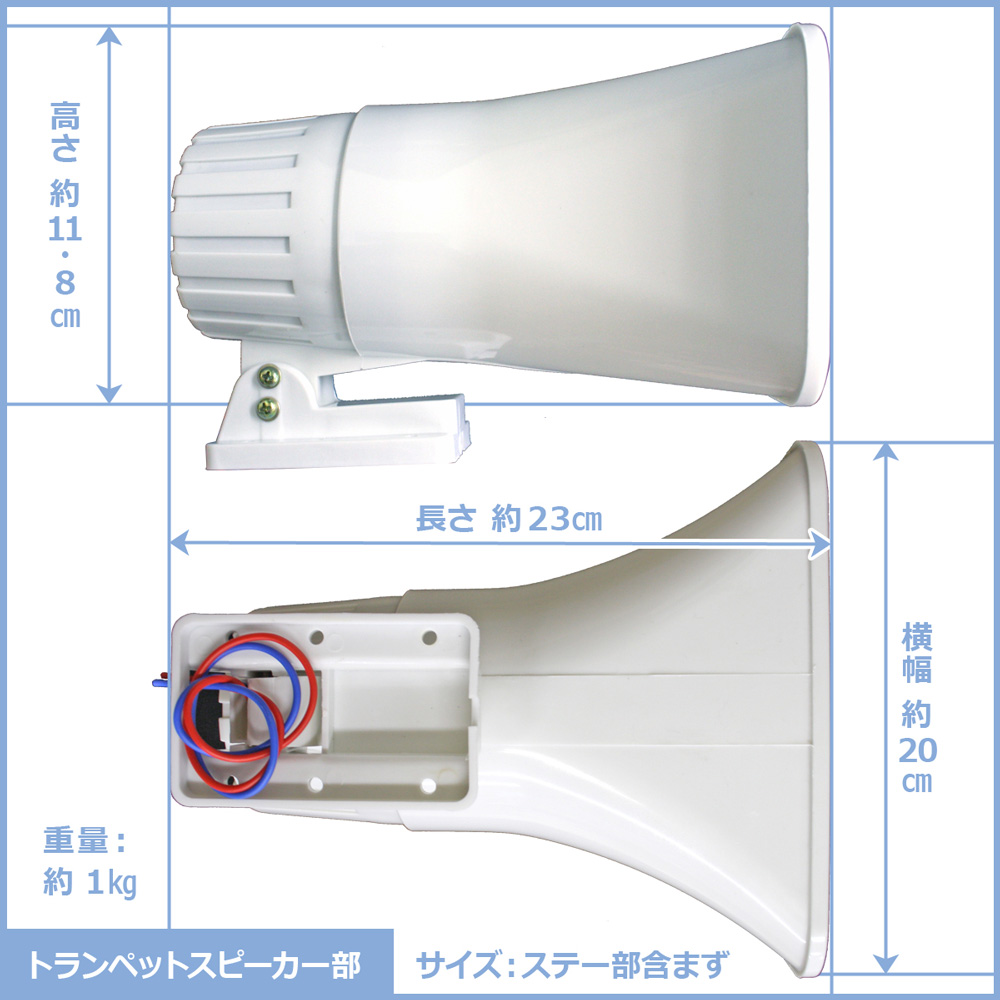

スピーカー
スピーカー
画像をクリックすると拡大します。

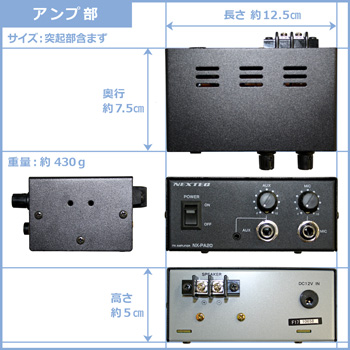

アンプ
アンプ
画像をクリックすると拡大します。

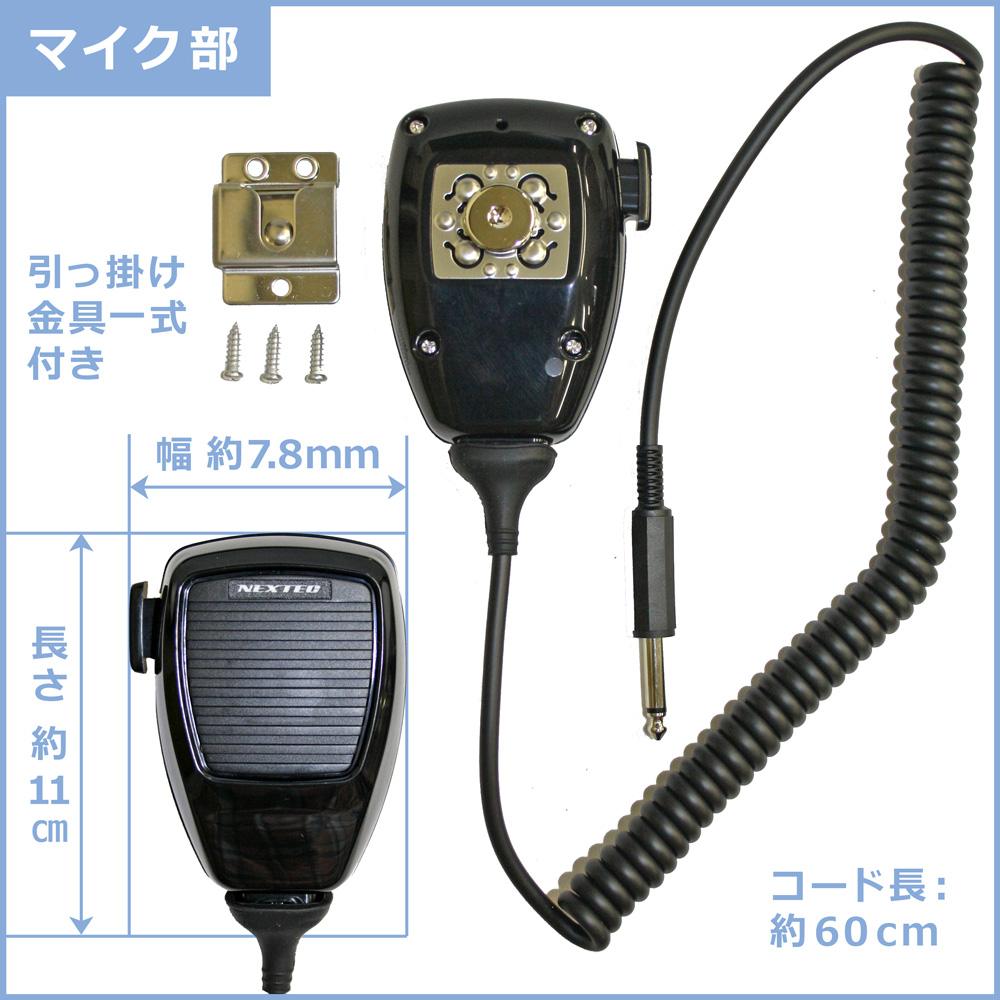

マイク
マイク
画像をクリックすると拡大します。
