車載用モニター

NX-430M



ドライブレコーダーと接続して記録映像の確認に!
バックカメラのモニターとして!
TVチューナーを接続して液晶テレビに!

仕様

使用電源 DC12V/24V
消費電力 消費電流:55mA(入力電圧+12V,無信号時) :170mA(信号入力時)
使用温度範囲 0℃〜+45℃
保存温度範囲 -10℃〜+60℃
表示サイズ 4.3型
解像度 '水平480×垂直234
接続端子 電源(+12V限定)
ACC電源
GND
AV1入力端子
映像  1.2Vp-p(75Ω)/RCAピン
音声  1.2Vp-p(1kΩ)/RCAピン  (ステレオ)
AV2入力端子
映像  1.2Vp-p(75Ω)/RCAピン  (バックランプ接続時で自動切り替え)
 画面サイズ  16:9/4:3
 表示モード  NTSC/PAL
外形寸法 幅122.5mm×高さ77.2mm×奥行き30mm(取り付けステイ・突起部を除く)
質量 約140g
※本機のV型は、有効画面の対角寸法を基準とした大きさの目安です。

セット内容

・ディスプレイユニット×1
・電源ケーブルユニット×1
・取付用ブラケット×1
・取扱説明書×1

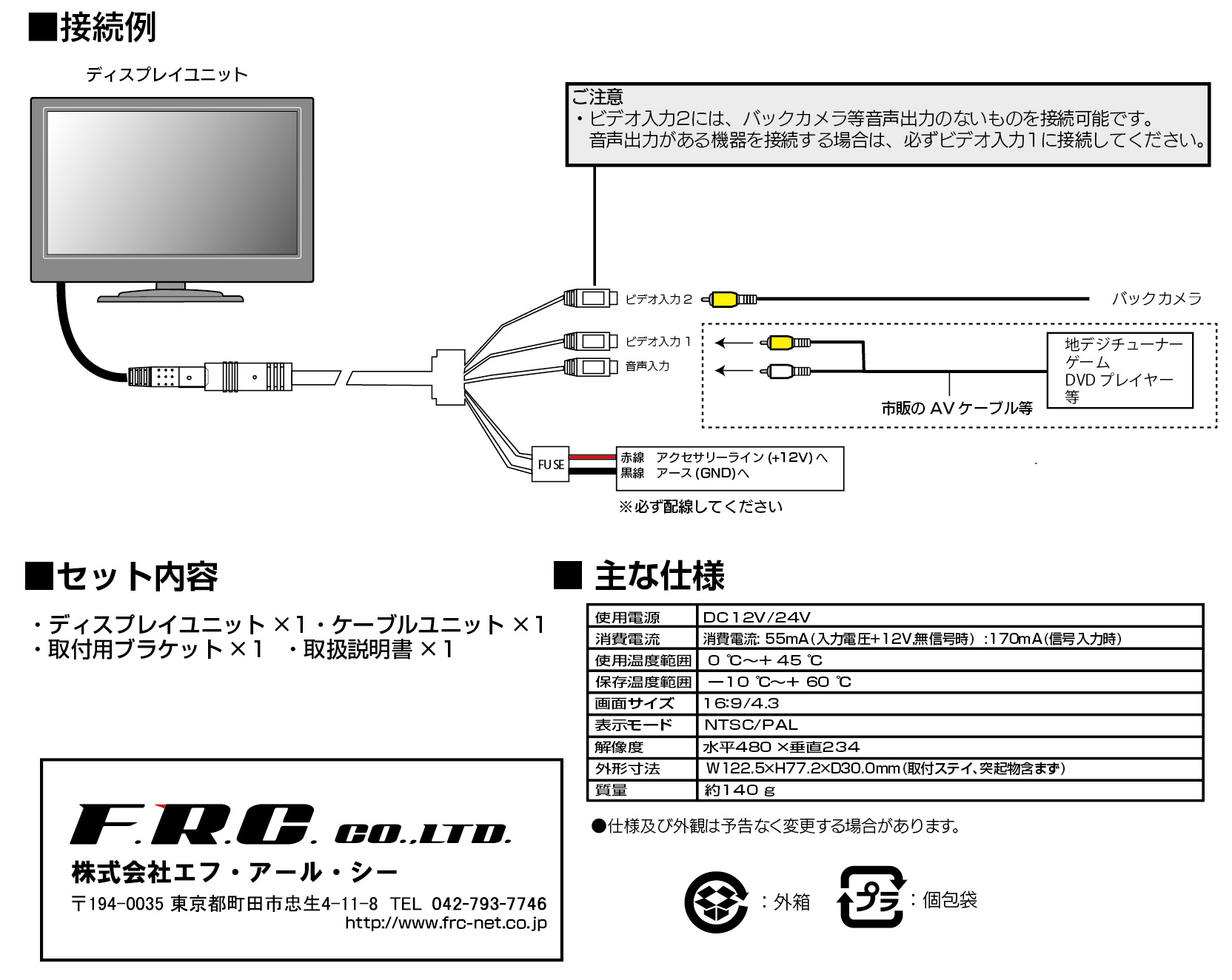

接続例図


NX-430M接続例図
