F.R.C.



安心・安全、楽々バック運転。
[4.3m]ケーブル付属。

*AHD方式に対応した製品以外のモニターでは使用できません。ご注意下さい。
FRCオンラインショップで購入

  AHDだから、鮮明な映像

高画質のAHDカメラだから鮮明な映像で
モニターでき、運転がしやすい!
100万画素CMOSセンサー採用 。
*AHD方式に対応していないモニターでは
使用できません。ご注意下さい。

  ワイドに撮れる!画角120°

超小型なのに、ワイドに撮れる!
水平120°垂直85°

   超小型だけど、防塵・防水

防塵・防水構造[IP67]に加え、
錆に強い丈夫なステンレス製ステー、
断線等に強い強化ケーブルも採用。

後方確認カメラは事故を防止します

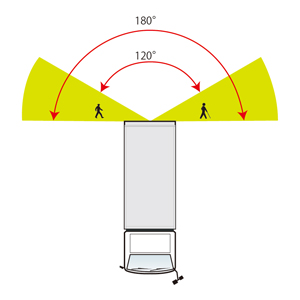

ワイドな画角でさらに安全!
ワイドな画角でさらに安全!

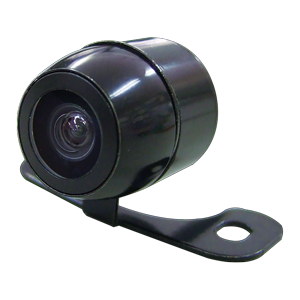

● 100万画素CMOSセンサー・AHD1280×720の高解像度

● 超小型設計で目立たない取り付けが可能です。

● 映像出力は鏡像/正像切り替え可能です。切り替えはコネクタの接続で行います。

● 超小型なのに、ワイドに撮れる!水平120° 垂直85°

● 4.3mケーブル付属。断線等に強い強化ケーブル採用!

● IP67 防塵・防水構造です。

● 取り付けステーはさびにくいステンレス製を採用。

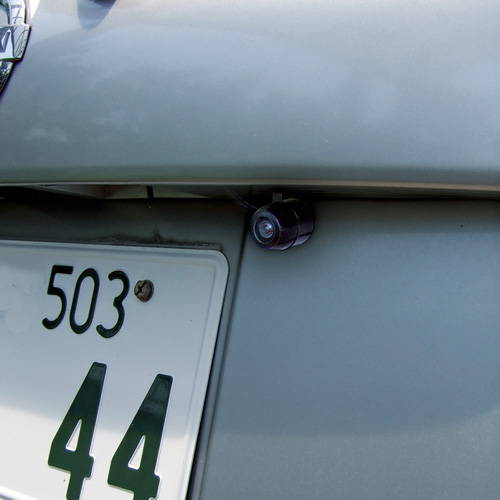

超小型だから目立たない

超小型だから目立たず、取り付けもカンタン

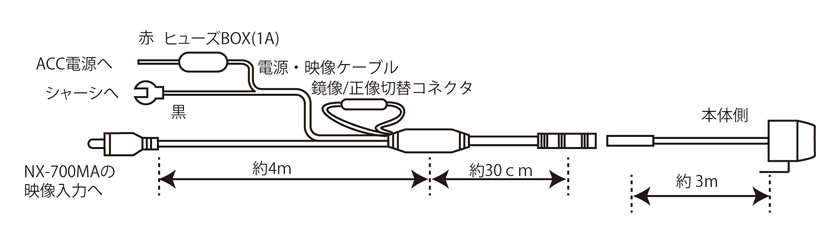

配線図


配線図

クリックすると大きくご覧になれます。



明日の笑顔のために。



主な仕様

*商品の仕様は改良等の為、予告なく変更することがあります。

電源 DC12/24V マイナスアース
消費電流 80mA(DC12V)
映像方向 鏡像/正像切り替え
ガイドライン 無し
撮像素子 100万画素 1/4インチ CMOS イメージセンサ
有効画素数 1280×720 約92万画素
画角 水平約120度、垂直約85度
映像出力 NTSC(RCA) AHD1280×720
動作温度範囲 -10℃~ 50℃
防水構造 IP67
外形寸法 約 18(W) x 18(H) x 19 (D)mm (ステー部を除く)
質量 約 66g(コード、ステーを含む)

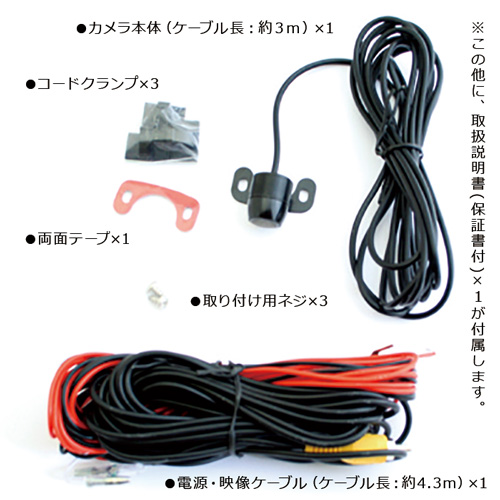

製品の構成
製品の構成

●その他、より詳しい情報はこちらから取扱説明書をご覧下さい。



関連商品

クリックすると製品ページ・または販売ページをご覧になれます


車載用7V型AHD対応カラーモニター:NX-700MA

車載用7V型AHD対応カラーモニター:[ NX-700MA ]
約130万画素・超小型 AHDバックカメラ:NX-BA200
約130万画素・超小型AHDバックカメラ:
[ NX-BA200 ]
10m延長ケーブル:NX-BAC10
モニターと接続するための10m延長ケーブル:
[ NX-BAC10 ]



注意事項

■ 本製品の取付・配線には専門技術と経験が必要です。安全のため、お買い上げの販売店にご依頼ください。
■ 本製品の映像出力はAHD方式です。従来のアナログ(CVBS)式のモニターは使用できません。尚、接続モニターは弊社製AHD対応モニター(NX-700MA)をお薦めします。他社モニターは動作保証外となります。
■ モニター画面だけを見ながら運転することは絶対にしないでください。本製品は障害物などの確認のための補助装置です。映像は範囲には限界があります。必ず目視による安全確認をしながら後退してください。
■ 自動洗車機など高圧力の水で洗車しないでください。カメラ内に水が入り、レンズが曇ったり、カメラが脱落する恐れがあります。
■ 本製品は、バックカメラ専用の鏡像タイプです。
■ 違法改造車、整備不良車等への本製品の取り付け、保証などのサポートは一切行っていません。
■ 本製品の取り付け、接続および使用方法を誤ると車両機器の破損や損傷の原因となりますが、当社はその責任を負いかねますので、あらかじめご了承ください。
■ 本製品を使用しての事故、故障などにつきましては、当社では責任を負いかねます。ご了承ください。
■ 本製品を取り付けたことによる車両へのダメージ(色あせ、汚れなど)につきまして当社はその責任を負いかねます。ご了承ください。
■ 自動洗車機、または高圧力の水で洗車を行わないでください。カメラ内に水が入ったり、カメラが落下する恐れがあります。配線に水がかかった場合は拭き取ってください。
■ 取り付け前に動作確認や取付位置決めなど十分な検証を行ってください。
■ 配線作業中はバッテリーのマイナス端子を外してください。但し、イモビライザーやナビゲーションシステムのバックアップが必要な機器が取り付けられている場合はバッテリーのマイナス端子を外さないでください。この場合は、専門店などへご相談ください。
■ 車体の板金部近くを通るコードには、保護テープを巻いてください。
■ 取り付け後、ブレーキランプ、ヘッドライト、ウインカー、ワイパーが正常に動作することを確認してください。
■ この製品の不当な取り扱いによる不具合または不当な取り付けによって生じた損害につきましては、弊社はその責任を負いかねます。

使用上のご注意

・視界を妨げる場所や運転を妨げる場所等と同乗者に危険を及ぼす場所等に取り付けをしないでください。
・運転者は走行中に操作をしたりモニターを注視しないでください。
・本機は、DC12/24V [マイナスアース車]で使用してください。(マイナスアース車とは、バッテリのマイナス端子が車のボディーアースに接続されている車で、現在市場に出ている車両はほぼこのタイプです。)
・配線・取り付け作業中は、必ずバッテリーのマイナス端子を外してください。配線したままでの作業はショートや感電の原因となります。但し、イモビライザーやナビゲーションシステムのバックアップが必要な機器が取り付けられている場合はバッテリーのマイナス端子を外さないでください。この場合は、専門店などへご相談ください。
・エアバッグの動作を妨げる場所には、絶対に取り付け・配線をしないでください。
・コード類は、運転や乗り降りの妨げにならないように引き回してください。ステアリング・シフトレバー・ブレーキペダル・足などに巻きつかないように引き回し、まとめたり固定しておくなどしてください。事故やけがの原因となります。
・正しく配線を行ってください。誤った配線をすると発火や事故の原因となります。
・取り付け・配線後は、車の電装品が正常に動作することを確かめてください。
・振動の多い所や不安定な場所に取り付けしないでください。また、衝撃や強い振動を加えないでください。
・機器内部に異物を入れないでください。火災・感電の原因となります。
・故障や異常のまま使用しないでください。煙が出る、変なにおいがする等の異常を検出した場合には、直ちに使用を中止して、販売店に修理を依頼していただき、お客様ご自身での修理は絶対に避けてください。
・使用しないコードの先端などは、絶縁してください。
・配線・取り付け/取り外しは専門技術者に依頼してください。取り付けと配線は専門的な技術と経験が必要です。安全のため、お買い上げの販売店にご依頼ください。
・コードをかみ込ませたり、引っ張ったり傷つけないでください。
・高温になる場所等に取り付けしないでください。
・水のかかる場所や湿気・ほこり・油煙の多い場所に取り付けしないでください。
・衝撃や強い振動を加えないでください。使用している部品が壊れ、故障の原因になることがあります。
・雷が鳴り出したら本機には触れないでください。
・分解や改造はしないでください。本機は精密部品を多数搭載しています。分解や改造を加えますと故障や感電の原因となります。
