車載用 7V型 AHD対応カラーモニター

*AHDカメラ以外のバックカメラには対応しておりません。ご注意下さい。
FRCオンラインショップで購入

  バックカメラ連動対応

バックギヤに入れると
バックカメラ映像に切り替わります。
*AHDカメラ以外のバックカメラには
対応しておりません。ご注意下さい。

   高さ調節を大幅改善

取付時の高さ調節が大幅に改善!
ドライバーの視界を妨げない取付が可能。

    タッチボタン採用

本体の操作ボタンにはタッチボタンを
採用し、直観的な操作が可能に。
LEDバックライトを内蔵。

ステレオスピーカー内蔵

単体でも音の広がりを感じられる
ステレオスピーカーを内蔵。

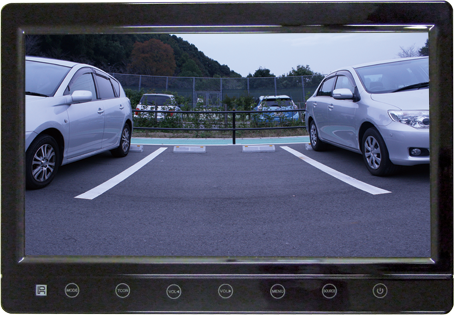

前も後ろも、スマートにチェックしたい

シフトレバー シフトレバーをバックに入れると →
モニター画面
バックカメラの映像に自動で切り替わります。

仕様

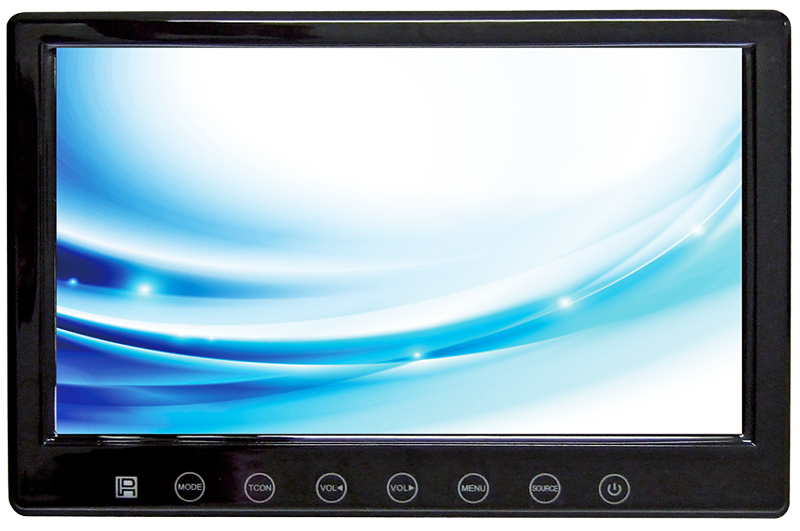

7V型 NX-700MA

モニター
画像をクリックすると拡大します。

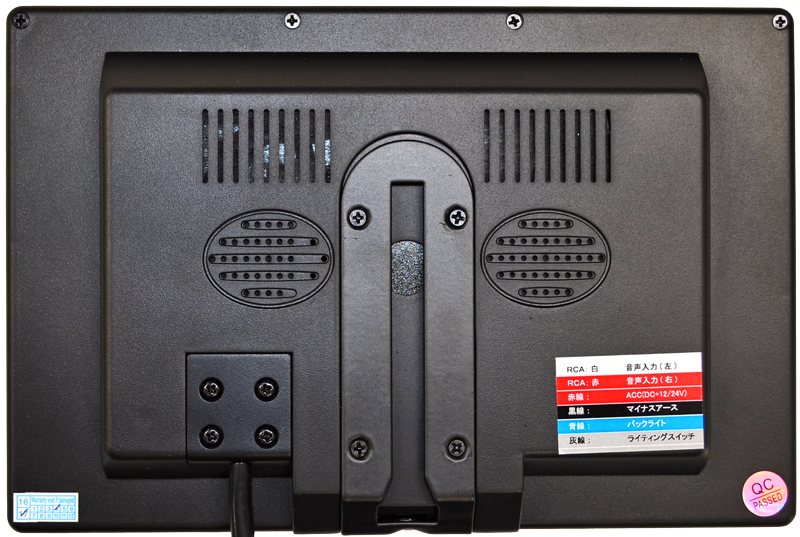

NX-700MA 裏面

モニター裏面
画像をクリックすると拡大します。

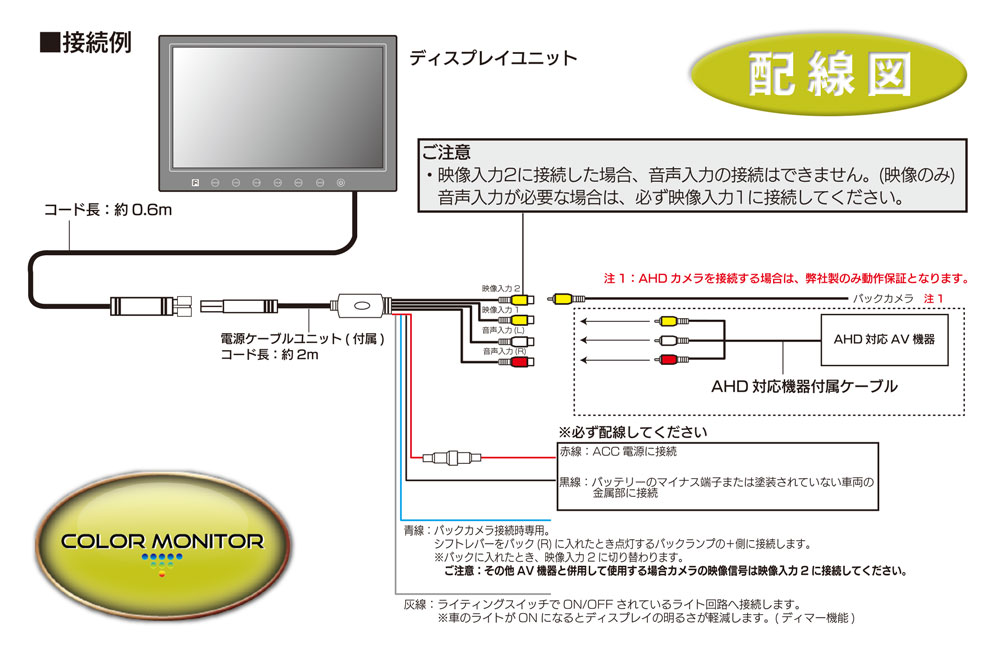

配線図

配線図 画像をクリックすると拡大します。

主な仕様

 使用電源  DC 12V / 24V
 消費電力  約 5 W
 使用温度範囲  -10℃ ~ +60℃
 保存温度範囲  -20℃ ~ +70℃
 画面サイズ   幅156×高さ88mm / 対角179mm (7V型)
 解像度  水平 1024 × 垂直 600
 接続端子  ACC電源
 GND
 バックランプ線/ライティングスイッチ線
 AV1入力端子/RCAピン/音声(ステレオ)
 [ AHD ]
 1280×720/30fps
 1280×960/30fps
 1920×1080/30fps
 AV2入力端子/RCAピン(バックランプ接続時で自動切り替え)
 [ AHD ]
 1280×720/30fps
 1280×960/30fps
 1920×1080/30fps
 外形寸法  幅 178 mm × 高さ 118 mm × 奥行き 23 mm(突起部を除く)
 質量  約 282 g
                                *より詳しい情報は取扱説明書をご覧ください。

●本機の信号方式はNTSC です。他の方式は利用できません。
●仕様及び外観は予告なく変更する場合があります。
●接続端子に他社AHDカメラを接続した場合は、動作保証外となります。
●AHDカメラ以外のバックカメラには対応しておりません。ご注意下さい。
●本機はアナログCVBS信号方式の利用はできません。

セット内容

・ディスプレイユニット×1
・電源ケーブルユニット×1
・リモコン×1
・取付用ブラケット×1
・取扱説明書(保証書付))×1


   付属品



リモコン

画像をクリックすると拡大します。

リモコン



取付け用プラケット

画像をクリックすると拡大します。

取付け用プラケット

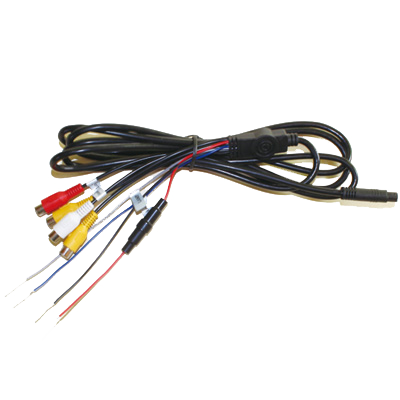

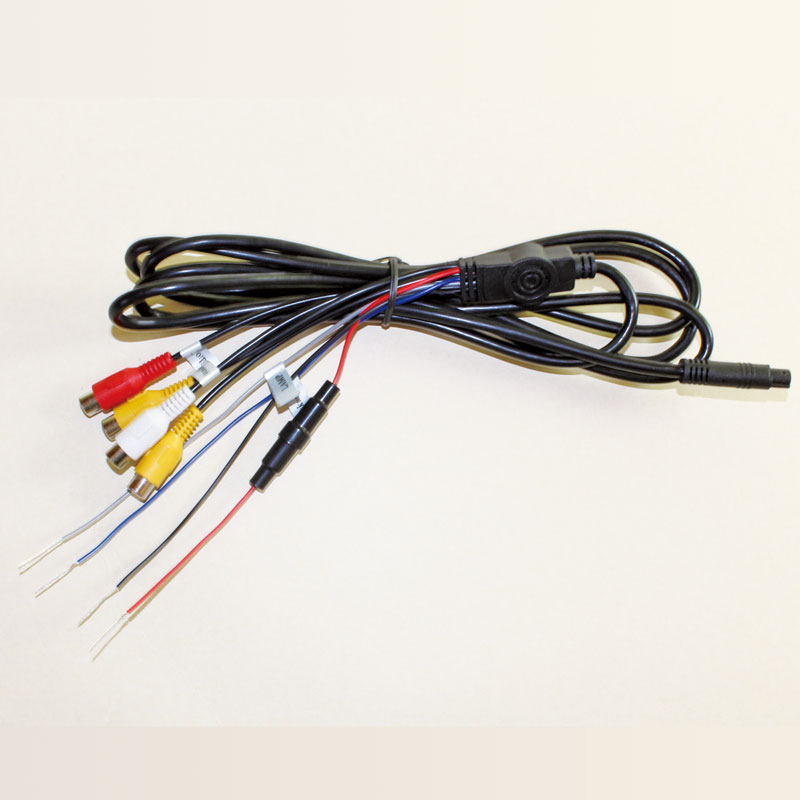

電源ケーブルユニット

画像をクリックすると拡大します。

電源ケーブルユニット

コード長:約 2m




    快適にお使いいただくために



液晶パネルについて

● 液晶パネル面を上にしてダッシュボードの上に放置しないでください。
(保存温度範囲:-20℃~+70℃)
高温または低温になると液晶パネルが化学変化を起こし、故障の原因となります。

● 液晶パネル面は特殊加工されていますので、パネル面をさわらないようにしてください。
清掃の際パネル面を押したりしないでください。

● 低温になりますと、映像が暗くなったり、出るのが遅くなります。
また、映像の動きに違和感が出たり画質が劣化したりすることがありますが故障ではありません。
(使用温度範囲:-10 ℃ ~ +60 ℃)

● 電源「切」時、残像が数秒残る場合がありますが故障ではありません。

ディスプレイユニットの設置について

● ディスプレイユニットは、カーナビゲーションのGPSアンテナやラジオのアンテナからできるだけ離して設置してください。



配線ユニットの設置について

● 走行中の振動や急ブレーキで移動しないよう、貼り付けテープ(市販品)等で固定して下さい。

● 次のところには、取り付けないでください。
・水のかかるところ。
・足で踏まれるところ。
・ヒーターのダクトなど温風の近く。
・カーペットの下など熱がこもるところ。
