荷台がBOXタイプのトラックに最適!
余裕の[25m]ケーブル付属。

*AHD方式に対応した製品以外のモニターでは使用できません。ご注意下さい。
FRCオンラインショップで購入

  AHDだから、鮮明な映像

高画質のAHDカメラだから鮮明な映像で
モニターでき、運転がしやすい!
207万画素CMOSセンサー採用 。
*AHD方式に対応していないモニターでは
使用できません。ご注意下さい。

  暗さに強い!赤外線LED

夜間や、暗い駐車環境でも鮮明画像。
赤外線LEDを11灯搭載。

   IP67 防塵・防水

防塵・防水構造[IP67]に加え、
錆に強い丈夫なステンレス製ステー、
断線等に強い強化ケーブルも採用。

後方確認カメラは事故を防止します

後ろに目あり、さらに安全!

● AHDカメラだから高画質な映像でモニターでき、運転がしやすい!

● 荷台がBOXタイプのトラックに最適!

● 高解像度207万画素 CMOSセンサー採用

● 水平約125度、垂直約83度の広角レンズ採用

● 夜間でも鮮明画像 ( 赤外線LED:11灯搭載 )

● 25mケーブル付属

● 映像は鏡像仕様

● IP67 防水・防塵仕様

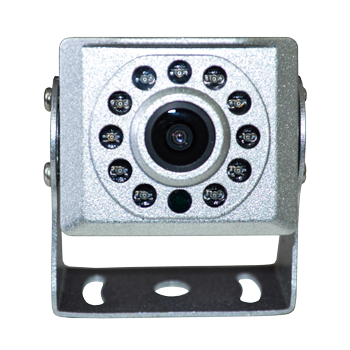

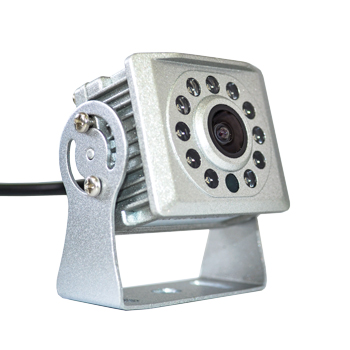

小型だから目立たず、取り付けもカンタン

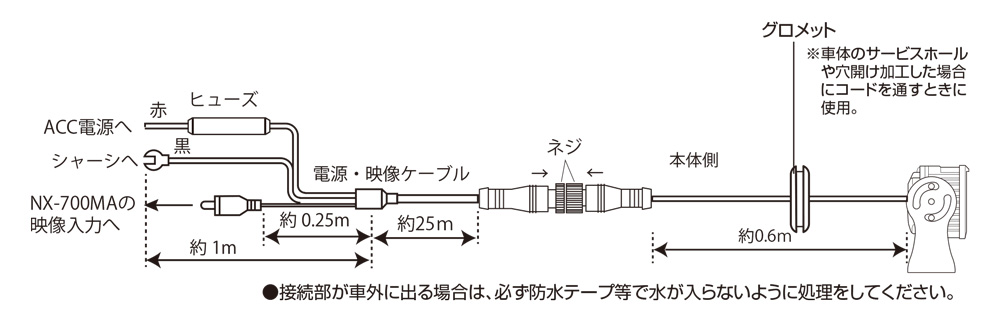

配線図


配線図

クリックすると大きくご覧になれます。



明日の笑顔のために。



主な仕様

*商品の仕様は改良等の為、予告なく変更することがあります。

電源 DC12/24V マイナスアース
消費電流 110mA(DC12V/赤外線LED点灯時)
映像方向 鏡像
ガイドライン 無し
撮像素子 207万画素CMOSイメージセンサ(1920×1080)
有効画素数 約207万画素
画角 水平約125度、垂直約83度
映像出力 NTSC(RCA) AHD1920×1080
最低被写体照度 0LUX(赤外線点灯時)
赤外線LED 11灯(非可視光)
動作温度範囲 -10℃~ 50℃
防水構造 IP67
外形寸法 約 55(W) x 40(H) x 37(D)mm (ステー部を除く)
質量 約 200g(コード、ステーを含む)

同梱品 カメラ本体 (ケーブル長:約0.6m)
電源・映像ケーブル (ケーブル長:約25m)
取り付け用ねじ:4本
取扱説明書:1枚(保証書付)

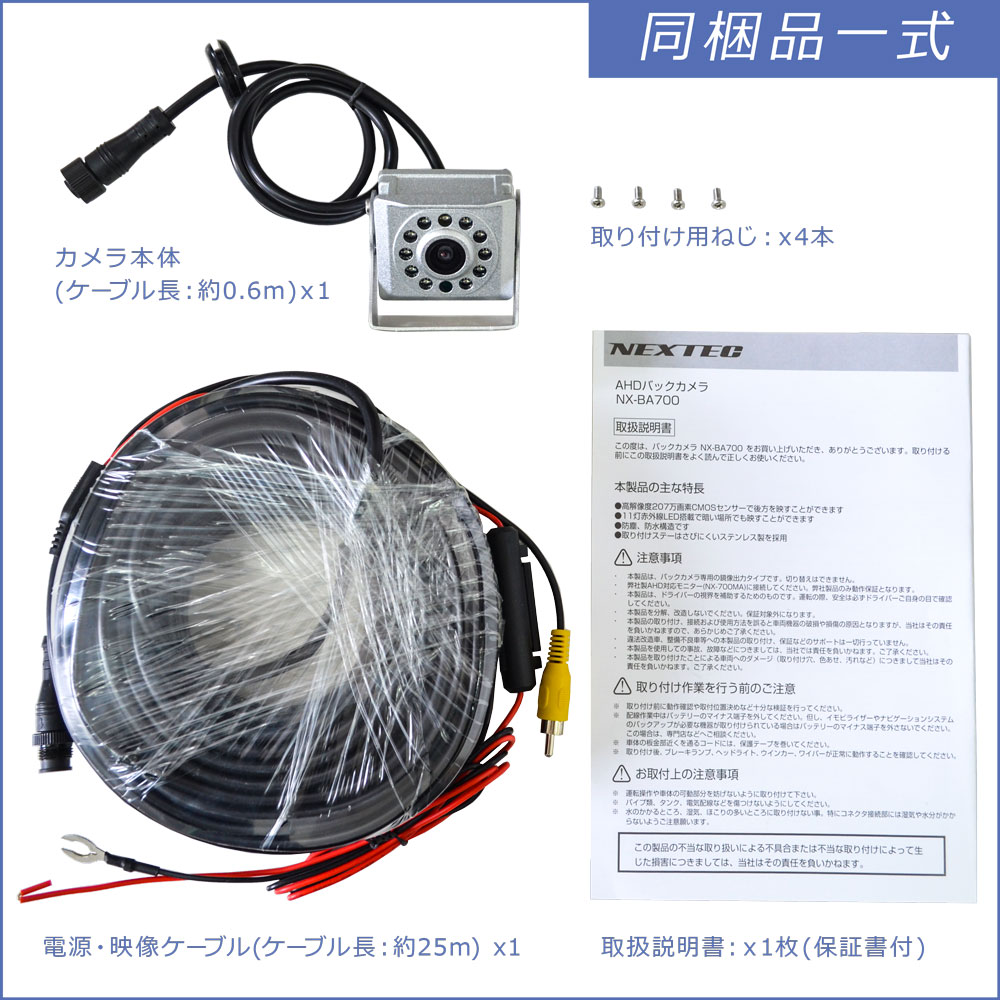

製品の構成
クリックすると大きくご覧になれます。
●その他、より詳しい情報はこちらから取扱説明書をご覧下さい。



関連商品

クリックすると製品ページ・または販売ページをご覧になれます


車載用7V型AHD対応カラーモニター:NX-700MA

車載用7V型AHD対応カラーモニター:[ NX-700MA ]
約100万画素・超小型 AHDバックカメラ:NX-BA100
約100万画素・超小型AHDバックカメラ:
[ NX-BA100 ]
10m延長ケーブル:NX-BAC10
モニターと接続するための10m延長ケーブル:
[ NX-BAC10 ]



注意事項

■ 本製品は、バックカメラ専用の鏡像出力タイプです。切り替えはできません。
■ 弊社製AHD対応モニター(NX-700MA)に接続してください。弊社製品のみ動作保証となります。
■ 本製品は、ドライバーの視界を補助するためのものです。運転の際、安全は必ずドライバーご自身の目で確認してください。
■ 本製品を分解、改造しないでください。保証対象外になります。
■ 本製品の取り付け、接続および使用方法を誤ると車両機器の破損や損傷の原因となりますが、当社はその責任を負いかねますので、あらかじめご了承ください。
■ 違法改造車、整備不良車等への本製品の取り付け、保証などのサポートは一切行っていません。
■ 本製品を使用しての事故、故障などにつきましては、当社では責任を負いかねます。ご了承ください。
■ 本製品を取り付けたことによる車両へのダメージ(取り付け穴、色あせ、汚れなど)につきまして当社はその責任を負いかねます。ご了承ください。

お取付上のご注意

※ 取り付け前に動作確認や取付位置決めなど十分な検証を行ってください。
※ 配線作業中はバッテリーのマイナス端子を外してください。但し、イモビライザーやナビゲーションシステムのバックアップが必要な機器が取り付けられている場合はバッテリーのマイナス端子を外さないでください。この場合は、専門店などへご相談ください。
※ 車体の板金部近くを通るコードには、保護テープを巻いてください。
※ 取り付け後、ブレーキランプ、ヘッドライト、ウインカー、ワイパーが正常に動作することを確認してください。
※ 運転操作や車体の可動部分を妨げないように取り付けて下さい。
※ パイプ類、タンク、電気配線などを傷つけないようにしてください。
※ 水のかかるところ、湿気、ほこりの多いところに取り付けない事。特にコネクタ接続部には湿気や水分がかからないようご注意願います。
